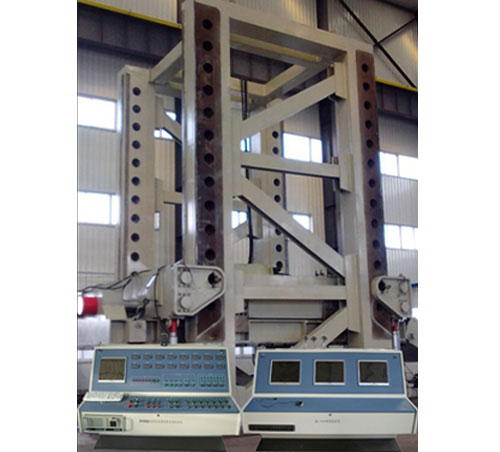

        CZST/N-2WN型液壓支架試驗臺

        一、概述

        該試驗臺是依據《GB 25974.1-2010 煤礦用液壓支架 第1部分:通用技術條件》中的各項試驗對液壓支架進行檢驗。主要檢測項目為外觀質量和操作性能試驗、密封性能試驗、支護性能試驗、適應性能試驗、主體結構件強度試驗、其它結構件強度試驗、耐久試驗。

        二、技術特點

        試驗臺由油泵站、加載框架控制系統、加載框架液壓控制系統、被試支架液壓加載控制系統、耐久試驗系統、電氣控制系統、計算機數據采集系統等組成。

        試驗臺含加載框架升降、插拔缸插拔以及框架抬底、側推油缸的油壓控制系統,并由PLC自動控制加載框架移動梁的升降和插拔銷插拔工作。除耐久試驗外,其余被試支架的試驗過程由操作人員手動完成,試驗數據由工業控制計算機進行采集、顯示、存儲,試驗結束存儲結果后系統自動生成試驗報告,并根據需要隨時打印試驗報表。

        三、技術參數

        1、油壓系統:

        (1)額定壓力:   20 MPa

                 額定流量:   50L/min

        (2)電機功率:   18.5kW

        2、乳化液系統:

        (1)增壓后額定壓力:  60MPa

                           最大壓力:  80MPa

        (2)被試支架試驗接口:6個

        (3)增壓缸增壓比:    1:5
               (4)壓力傳感器精度:  0.3%FS

                               分辨率:  0.1MPa

        (5)壓力表精度:      1.6 級

        (6)試驗工作介質:    3%~5%乳化液

        (7)適用環境溫度:    0~40℃

                               濕度:    10%~85%RH

        3、試驗臺電器參數:

        (1)傳感器工作電壓:  DC24V

        (2)各類開關電壓:    DC12~24V

        (3)電源:AC 380V±10%,50Hz±2%(三相四線制)
